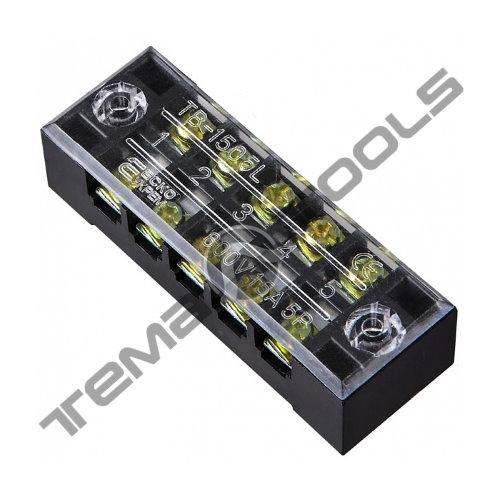

Клемна колодка TB призначена для з'єднання проводів і здатна забезпечити надійне з'єднання проводів із різних металів. В її контактній групі передбачена притискна пластина, за допомогою якої кабель затискається між притискною та несучою пластинами.
У клемних колодках ТВС, що застосовуються при струмах 60 і 100 ампер, підключення проводів здійснюється іншим способом. Провід попередньо слід кінець кільцевим або вилковим наконечником, після чого фіксація в клемній колодці здійснюється за допомогою болтів з шайбами.
Чорний корпус блоку затискачів може бути виготовлений із пластику або карболіту. Контактні групи та затискні гвинти виготовляються з анодованої сталі та накриваються зверху прозорою пластиковою кришкою.
Максимальна номінальна напруга (AC) – 600В.
Перетин проводів, (мм²) - 4-10
Кількість полюсів - 6
L, (мм) - 151.8
L₁, (мм) - 19.4
L₂, (мм) - 22.4
H, (мм) - 31.6
H₁, (мм) - 16.2
W, (мм) - 43.4
M - M6
Основні | |
---|---|
Кількість в упаковці | 10 шт. |
Кількість отворів для кріплення | 2 |
Одноразове з'єднання | Ні |
Перетин проводів, що підключаються | 10 кв.мм |
Тип елемента кріплення кабелю | Клемна колодка |
Виробник | M&M |
Додаткові характеристики | |
Максимальное напряжение | 600 В |
Максимальний струм | 100 А |
Користувацькі характеристики | |
Кількість контактних пар | 6 |
Матеріал виробу | Пластик |
Матеріал контакту | Латунь |
