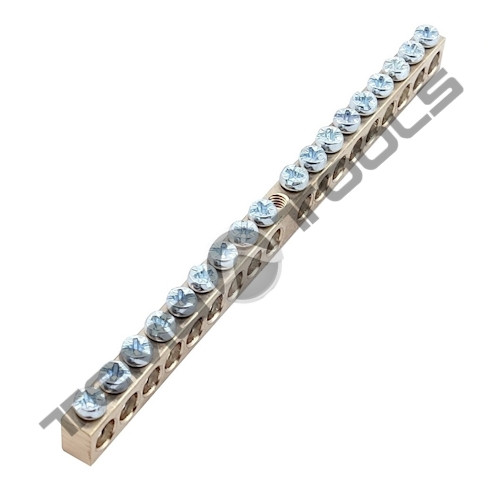

Шина нульова 18/1 6х9. Нульова планка PE/N на DIN-рейку (брусок шини)

Нульова шина - це компонент електрощитових виробів, який призначений для під'єднання нульових провідників. Вона використовується для забезпечення надійного і безпечного з'єднання нульових проводів в електричних системах. Цей компонент також може бути відомий під назвою "колодка нульова" або "нульова планка на дін-рейку".

Роль нульової шини полягає в тому, щоб забезпечити ефективне заземлення і забезпечити рівномірний розподіл нульового потенціалу по всій системі. Це важливо для забезпечення безпеки роботи електрообладнання та захисту від можливих коротких замикань або пошкоджень, пов'язаних із нульовим проводом.

Таким чином, нульова шина відіграє ключову роль у забезпеченні правильної роботи електричних систем і підтримці безпеки електрообладнання.

Шини нульові поставляються з двома варіантами кріплення:

• За допомогою одного отвору в середині бруска (*/1), до ізолятора, який встановлюється на DIN-рейку шириною 35 мм. Цей спосіб кріплення забезпечує зручність встановлення шини на стандартні DIN-рейки, що робить процес монтажу швидким і простим.
• За допомогою двох отворів по краях бруска (*/2), через які можна закріпити шину на кутових ізоляторах або на будь-якій призначеній для цього поверхні. Цей варіант забезпечує більш гнучке кріплення, даючи змогу встановлювати шину на різних поверхнях і в різних конфігураціях, що особливо корисно в разі нестандартних умов монтажу або вимог до розміщення шини.

Під час приєднання багатожильних проводів до нульової шини рекомендується використовувати втулкові наконечники. Втулкові наконечники являють собою спеціальні металеві гільзи, які надягають на кінець дроту перед його підключенням до шини.

Шина нульова зазвичай виготовляється з латуні. Латунь - це сплав міді та цинку, який має високу електропровідність і хорошу корозійну стійкість. Через свої властивості латунь є ідеальним матеріалом для виготовлення електричних нульових шин.

Використання втулкових наконечників при приєднанні багатожильних проводів має кілька переваг:

• Забезпечення надійного контакту. Втулкові наконечники допомагають створити надійний і стабільний контакт між проводом і шиною, що важливо для ефективного передавання електричного сигналу та запобігання можливим проблемам зі з'єднанням.
• Захист від руйнування. Втулкові наконечники захищають кінці проводів від руйнування, ізоляції та обриву, що підвищує надійність і довговічність з'єднання.
• Поліпшення естетики та безпеки. Використання втулкових наконечників забезпечує більш акуратний і професійний зовнішній вигляд монтажу. Крім того, це допомагає запобігти можливим коротким замиканням і забезпечити безпеку роботи електрообладнання.

Кількість вступних отворів - 18

Кількість отворів кріплення - 1

Переріз багатожильних проводів, (мм²) - 10

Переріз одножильних проводів, (мм²) - 16

D, (мм²) - 10

L, (мм) - 140

T, (мм) - 6

H, (мм) - 9

d - М4
